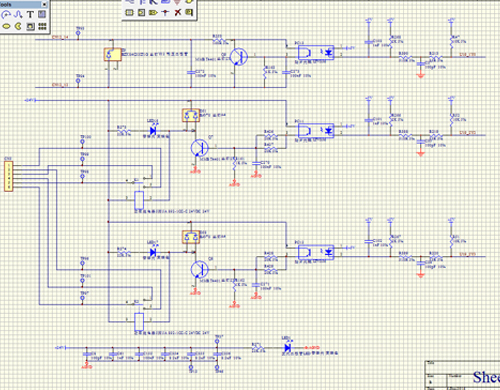

在长期的反向工程开发中，深圳市洪铭科技积累了丰富的产品研究经验，我们的原理图反推服务以芯片信号为线索展开，也就是先查明芯片用途，配合经验，根据信号流程对引脚信号名称进行标注，以功能分区域，决不滥用BUS总线或通篇标注网络名net1,net2等来表达连接关系。同时，我们非常注重SCH Part封装引脚与实物引脚的对应关系，注重三极管P/N极性及EBC的准确性，逐个分析逐层优化，适应常规设计思路和视觉习惯，可读性极强。

    目前，我们专业的原理图反推技术小组已经熟练掌握了上百种反推方式，我们拥有新颖的逆向设计思路和方法技巧，能进行板级电源完整性分析，进行结果验证，并且根据导出的技术文件逆向设计出走线清晰、布局合理的原理图。

     深圳市洪铭科技长期专业提供各种高频板反绘原理图及修改，多层盲埋孔板的原理图逆向设计，手机板反绘原理图，8层服务器电脑主板原理图逆向设计，10层以上PCB文件反绘原理图等等，根据我们反推的PCB原理图，客户可以轻松地把握该产品的设计思路，捕捉某些高端设计的闪光点，为己所用，亦可方便地融入自己独到的设计，开发出更高端的产品。
